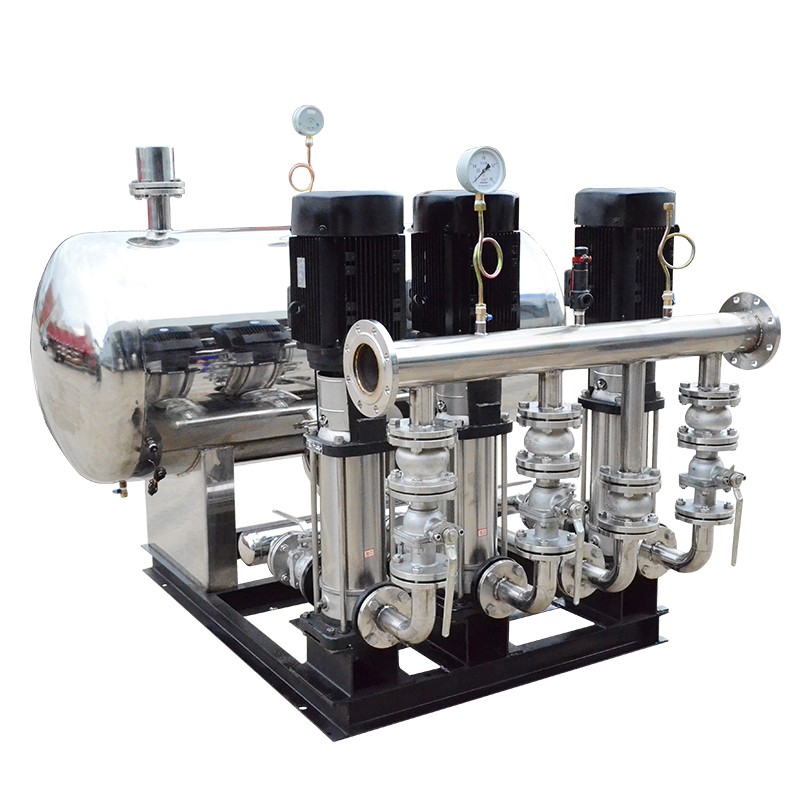

- ZWG無負壓供水設備管網疊壓無負壓生活變頻恒壓給水設備 ZWG
-
額定容量 12（L）
規 格 2/2-0.31
額定輸出功率 0.18（kw）
電壓 380（V）
冷卻方式 風冷
運行方式 電啟動
保護功能 斷電保護
顯 示 顯示屏顯示
BDP系列污水提成裝置從根本上解決了原有地下建筑污水排放的弊端，實現了真正意義上的無堵塞、無污染、免清掏、無人值守操作。整個污水處理過程都是在密閉性良好的不銹鋼箱體中進行，不會出現污水和異味外泄的情況。該產品廣泛應用于酒店、別墅、賓館、醫院、地鐵站、汽（火）車站、機場、商務辦公樓、娛樂行業等地下建筑場所。
產品描述：
1、原理：采用固液分離、反沖裝置，設備免維護、免清掏。
2、水泵：采用無堵塞潛水排污泵。
3、污水箱：采用304不銹鋼板焊接制成。
4、液位檢測器：采用316不銹鋼電極控制水泵的啟、停，反應靈敏，防腐耐用。

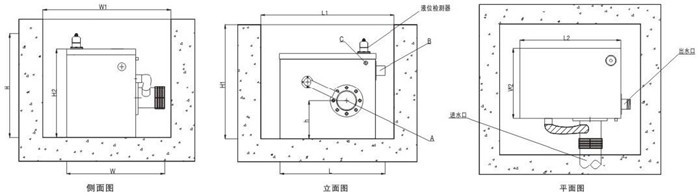

5、進水口管徑：DN100（進水口高度150mm，也可根據現場情況調整），排水口管徑：DN50，排氣口管徑：DN20。
6、管路及閥門：均為304不銹鋼材質。
7、控制箱：兼具手動/自動功能，控制面板設有電源、水泵運行指示燈，具有缺相、過載、水泵防銹磁等保護功能，方便維護及維修工作。
主要特點：
1、采用固液分離、反沖洗裝置，快速提升裝置，設備免維護、免清掏；
2、設備密閉結構設計，無污染、無異味，衛生環保；
3、智能全自動操作；
4、水箱采用優質304不銹鋼，外觀美觀、防腐耐用；
產品設計合理、結構緊湊、占地空間小、并可根據現場情況實際定制產品，提高了空間的利用率。
產品結構：

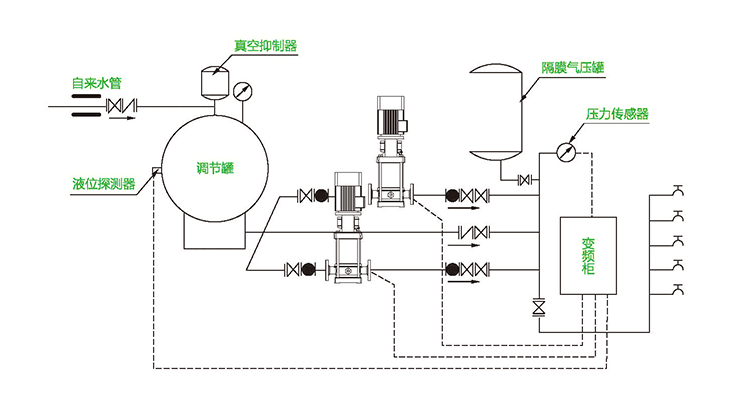

疊壓供水是由穩流罐（也稱穩壓補償罐、穩流補償器、緩沖罐）真空抑制器（防負壓裝置、空氣過濾裝置）、限壓保護裝置、變頻泵組、閥門管件、控制系統、壓力傳感器系統、流量傳感器、能量儲存器（壓力罐、氣壓罐）、無水保護裝置、雙向補償器（雙向補償裝置）、倒流防止器、軟接頭、旁通管路、共同底座、過濾器、電子殺菌器部件等組成。
工作原理：
性能參數：
管路壓力范圍：0.1-1.6mpa，超過時可以定做
環境溫度：4℃-40℃（低于4℃應該訂貨時提出應增加停機自動放水裝置、水箱保溫功能）
相對濕度：≤90%（20℃）（室外型可為95%），（室外安裝時應在訂貨時提出，可以配置戶外電機，防護等級IP55），無水珠凝露
供電頻率：50Hz±5%
供電電壓：380V（﹢5%，-10%）（有將兩項合并為供電電源，要求三相五線制）
海拔高度：不超過1000m，超出時要在訂貨時提出（因電機功率因素下降）
設備運行地點一般應用于無導電或爆炸性塵埃（用于環境要求的場合請在訂貨時提出，可以配置防爆電機（ExdI/ExdiiAT4/ExdIIBT4/ExdIICT4）或粉塵防爆電機（DIPA21 TA、DIP A22 TA、DIP B21 TB、DIP B22 TB）），無腐蝕金屬或破壞絕緣的氣體或蒸汽
大氣壓力：86KPa-106kpa
振動：最大振動加速不應超過5m/s2，振動頻率10Hz-150Hz
傾斜角度：＜5°
設備安裝基礎：水平
無強烈振動源（最大振動速度≤0.6g）
